网线接头颜色顺序是什么

来源:本站整理 作者:Echo 时间:2020-08-11 14:27:22

网线接头颜色顺序是什么?解除过网线的朋友都知道,网线的排序是按照指定的顺序进行排序的,还分为两种接法进行排序,那网线接头颜色顺序是什么,网络接头顺序是什么,网线接头如何排序,下面就和小编一起来看看吧!

网线接头的排序分为两种标准,我们按照两种标准的网线排序顺序进行连接水晶头。网线排序的标准分别为:586A标准、568B标准,一般我们用的网线也都是最常用的568B标准。568A标准一般应用在特殊场合,比如用一根网线两台同时连接电脑,则可以组建两台电脑之间的局域网,另外还在其他一些场合可能用到。

568A标准:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕;

568B标准:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕;

网线水晶头连接步骤

一、准备工作

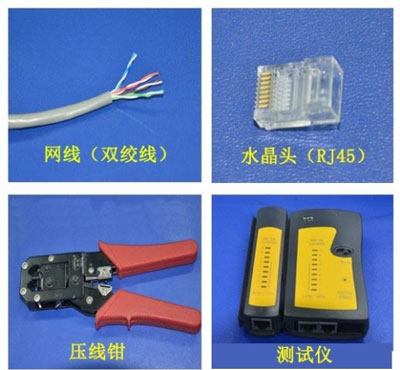

首先我们需要准备好我们连接网线水晶头的材料和工具:一根一定长度的网线、若干个水晶头(专业术语RJ45)、一把8P槽的压线钳、一个测试仪;

二、选择接法

准备工作做好之后,我们需要选择连接的网线的接法,第一种接法是直连互联法:两头同为568A标准或568B标准,第二种则是交叉互联法:一头采用568B标准,一头采用568A标准;

三、连接步骤

步骤1、准备好工具和选择接法之后,第一步首先用压线钳将网线的胶皮剪掉,长度月2CM长即可,注意不要将网线的铜芯剪掉;

步骤2、剪掉网线后,按照我们选择的接法和对应的标准,将网线按照对应标准的颜色进行缠绕、排序好;

步骤3、将排序好的网线所有末端减齐,方便我们之后放进水晶头内;

步骤4、将水晶头带塑料弹簧片的一端向下,带有金属针脚向上,把整齐的8股网线插入水晶头内,并使其紧紧的顶在顶端;

步骤5、将水晶头放入8P的槽内,用力握紧压线钳节,最后水晶头就连接好了;

四、检测方法

在连接好网线之后,我们还需要进行检测,检查连接好的网线是否能正常使用:将接好的网线水晶头分别插入网线检测仪主测试端口和远程测试端口,若主测试端上的1号灯以及远程测试端的1号指示灯和1~8号指示灯全部亮起,那么就说明接好的网线水晶头可以正常使用,反之则无法正常使用。

以上就是网线接头颜色顺序是什么的全部内容了,希望以上内容对您有所帮助!
